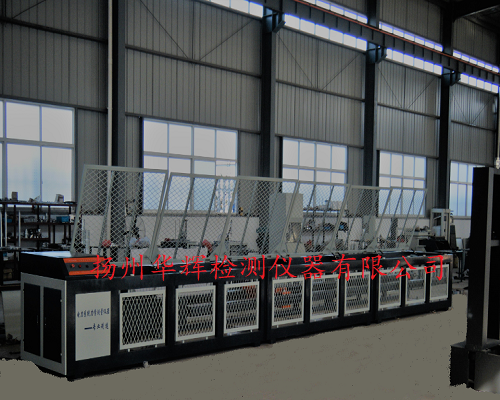

腳扣臥式拉力拉伸負荷試驗機

腳扣臥式拉力拉伸負荷試驗機為煤電企業、煤礦機械設備、安全生產檢驗所、技術監督等行業的理想檢驗設備,適用于電線電纜、瓷瓶、雙鉤、鋼絞線、安全帶、腰繩、腳扣等產品的拉伸負荷,破壞等試驗,要求操作靈活方便,加載緩慢平穩,機體承載能力強等優點.

腳扣臥式拉力拉伸負荷試驗機主要技術指標

一、主要技術參數：

1.最大試驗力：2000kN；（可根據用戶的要求特殊定做）

2.測力范圍： 0～800kN、 0～2000 kN、 0～2000 kN 3檔 ；

3.試驗力準確度：±1%；

4.試驗空間（不包括活塞行程）：500-6000mm(可根據用戶的要求特殊定做）；

5.活塞行程：1000mm；

6.位移測量范圍：2500mm；

7.位移測量分辨率：0.01mm；

8.拉頭空載快進速度：不小于200mm/min；

9.試驗速度：0-80mm/min；

10.工作中心高：1000mm；

13.主機外形尺寸約（長*寬*高）：15000x1200x1400mm；

14.可顯示多種試驗曲線：力-位移、力-時間、力-不變形、應力-應變等。

腳扣臥式拉力拉伸負荷試驗機技術方案分項描述

1、主機說明

1.1. 機架整體采用鋼板焊接框架結構，通過前后夾頭座、油缸及前橫梁組成系統主結構；

1.2.后夾頭座采用手動推動方式進行試驗空間有級調整；

1.3.主機外形在滿足臥式試驗設備技術要求的基礎上進行設計，造型簡潔明快、比例協調、色彩搭配合理，使試驗設備的穩定性、安全性、美觀性達到完美統一。

2、腳扣臥式拉力拉伸負荷試驗機加載器技術說明：

2000kN主油缸加載器

2.1單出桿雙作用結構方式，采用精密加工技術制作；

2.2采用進口格萊圈－斯特封密封元器件，保證油缸活塞間的低阻尼特性；

2.3采用負荷傳感器實現軸向2000kN試驗力的測量，并有高精度的位移測量；

2.4活塞桿頭部直接安裝球鉸支座及法蘭盤實現與高精度負荷傳感器聯接。
